Séria Ayater UR619 je vysokokapacitný{1}}filter spätného vedenia s geometriou v štýle Athalon-. Obsahuje médiá odolné proti-do{5}}odtoku a namáhaniu-, ktoré poskytujú pokročilú reguláciu bahna a anti-statickú ochranu na udržanie optimálnej čistoty kvapalín podľa normy ISO v hydraulických systémoch s vysokým-prietokom.
V kritických priemyselných hydraulických obvodoch je zachovanie integrity kvapaliny prvoradé. TheSéria Ayater UR619je prémiové náhradné riešenie pre-vysokoprietokové filtre spätného vedenia. Navrhnuté s vlastníctvomStresová-technológia (SRT), tieto prvky sú špeciálne navrhnuté tak, aby odolali náročným podmienkam cyklického prúdenia a studených{0}}štartov, čím sa zabezpečí, že váš systém bude konzistentne spĺňať alebo prekračovaťISO 4406 kódy čistoty. Výberom Ayater'sNáhrada UR619, investujete do predĺženej životnosti komponentov a zníženej tvorby laku.
UR619 je navrhnutý pre veľkoobjemovú filtráciu- s minimálnou stratou tlaku. Nižšie sú uvedené komplexné špecifikácie pre sériu Ayater UR619:
| Technický parameter | Podrobnosti špecifikácie | |
|---|---|---|
| Produktová séria | UR619 High{1}}Flow Spätná linka | |
| Konfigurácia toku | Vnútri-do-Vonka (In-to-Von) | |
| Filtračné médiá | Anorganické sklenené vlákno s anti{0}}statickou sieťovinou | |
| Účinnosť filtrácie | 𝛽𝑥(𝑐) Väčšie alebo rovné 2 000 (Absolútne hodnotenie) | |
| Dostupné hodnotenia Micron | 3µm, 7µm, 12µm, 25µm | |
| Maximálny prevádzkový prietok | 835 l/min (220 US gpm) | |
| Maximálny prevádzkový tlak | 28 bar (400 psi) | |
| Hodnotenie únavového tlaku | 0-28 bar (1 milión cyklov) | |
| Možnosti materiálu tesnenia | Fluorocarbon (Viton), Nitrile (Buna-N) | |
| Konštrukcia koncového uzáveru | Polymér/oceľ odolný proti korózii- | |
| Praskanie obtokového ventilu | 1,7 baru (25 psid) alebo 4,5 baru (65 psid) |
Anti{0}}statické disipatívne médiá:TheFilter UR619používa špeciálne vodivé vrstvy, aby sa zabrániloelektrostatický výboj (ESD), ktorá je hlavnou príčinou oxidácie oleja a tvorby laku v moderných hydraulických kvapalinách.
Špičková kontrola bahna:S vysokým pomerom Beta (𝛽 väčším alebo rovným 2000) tieto prvky zachytávajú jemné častice „bahna“, ktoré zvyčajne obchádzajú štandardné filtre, čím chránia citlivé proporcionálne ventily a čerpadlá.
Dizajn od -do{1}}odchodu:Naša jedinečná vnútorná-k{1}}vonkajšia prietoková cesta zaisťuje, že všetky zachytené nečistoty zostanú počas výmeny vo vnútri prvku, čím sa zabráni opätovnému znečisteniu nádržky „špinavým dažďom“-.
Integrita pečate-štýlu Cajon:Vďaka vysokovýkonnému{0}}tesniacemu rozhraniu zaisťuje UR619 nulový únik obtokom aj pri extrémnych vibráciách a tepelnej rozťažnosti.
UR619 krížové{1}}referenčné čísla a čísla dielov
Ayater poskytuje priame{0}}náhrady pre všetkýchUE619prvky série používané v krytoch UR619:
UR619Z(Štandardné spätné vedenie 400 psi)
UR619H(Vysoká-zbalenie verzií pre špecializované obvody)
Štandardné dĺžky:20-palcový (UR619F20) a 40-palcový (UR619F40)
Zariadenie bolo posúdené v súlade so smernicami stanovenými v Európskej tlakovej smernici 97/23/EC a bolo klasifikované v rámci Sound Engineering Practice SEP Vhodné na použitie len s kvapalinami skupiny 1 a 2. O vhodnosti inej skupiny tekutých plynov sa poraďte s predajom.

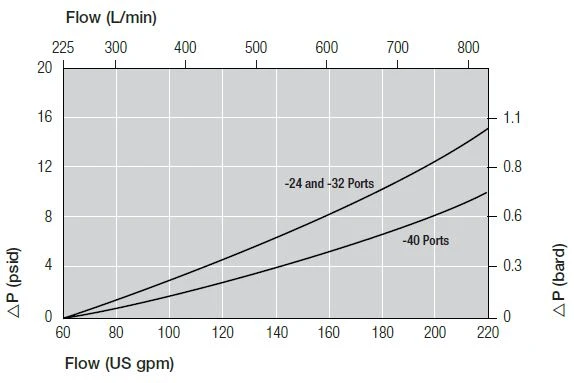

Pokles tlaku krytu je priamo úmerný špecifickej hmotnosti.
Udržuje tekutiny najčistejšie, najdlhšie a za najvyššiu hodnotu
Poskytuje konzistentnú, spoľahlivú ochranu komponentov systému počas celej životnosti filtračného prvku
Rýchlo dosahuje a udržiava požadovanú čistotu kvapalinového systému
Poskytuje maximálnu kapacitu filtra pri najmenšej ploche
Zabraňuje elektrostatickému výboju, aby poškodil váš filter a znehodnotil vašu kvapalinu
Pre nové inštalácie vyberte jedno celé číslo dielu z každej časti nižšie
| Tabuľka A |
| Možnosti portu a dĺžky |
| Tabuľky 1, 2 a 3 |
| CA3220Z |
| CA3240Z |
| CC3220Z |
| CC3240Z |
| CD3220Z |
| CD3240Z |
| CD4020Z |
| CD4040Z |
| CF3220Z |
| CF3240Z |
| CF4020Z |
| CF4040Z |
| kód | Port Style |
| A | SAE J1926 rovný závit |
| C | Závity BSP ISO 228 |
| D | Príruba J518C kód 61 |
| F | Delená príruba ISO 6162 |
| kód | Port Style |
| 32 | 2" nominálna |
| 40 | 2 ½" nominálny |
| kód | Dĺžka a materiál tesnenia |
| 20Z | 20" nominálna dĺžka, fluorokarbónové tesnenia |
| 40Z | 40" nominálna dĺžka, fluorokarbónové tesnenia |
| kód | Obtokový ventil a typ servisu |
| A | Obtokový ventil 1,7 bard (25 psid), servis krytu |
| G | Obtokový ventil 4,5 bard (65 psid), servis krytu |
| N | Žiadny obtokový ventil |
